当前位置: 首 页 >> 产品展示 >> 详细介绍 >> P1011 P1020 P2010 P2020开发板


产品名称: P1011 P1020 P2010 P2020开发板
产品编号: N2014120182945
产品品牌: 诚拓科技
规格型号: P1020 P2020 P1011 P2010
产品价格: ¥时价
发布日期: 2016-9-23
查看数次: 6087
评  论: 发表对该产品的评论
 产 品 详 细 介 绍:


P1011 P1020 P2010 P2020

开发板 开发平台



QorIQ P2010 P2020网络处理器概述
    QorIQ P2020P2010通信处理器可为双核和单核应用提供更高的每瓦特性能。这些CPU采用先进的45nm工艺技术,频率高达1.33GHz
    P2020P2010器件与QorIQ P1 P1011/P1020系列器件引脚兼容,提供4个可互换的高性价比解决方案,从运行频率为533 MHz的单核处理器(P1011)到运行频率为1.33 GHz的双核处理器(P2020),可在相同的引脚布局结构中,实现4.5倍超强总频率范围。
      P2020 / P2010处理器采用可信架构平台,具有先进的端到端代码签名和入侵防御功能,有助于防止软件入侵和软件克隆。

QorIQ P2010 P2020
网络处理器应用
    P2010 P2020网络处理器适合于做线路卡控制器、消费级打印机、智能计量能耗的网关、宽带路由器、智能NIC、集成接入设备、802.11n无线局域网接入点、数字媒体服务器、网络访问存储设备。

QorIQ P2020  P2010网络处理器特性
    P2020 两个e500内核,P2010单个e500内核,基于Power Architecture® 技术
    32 KB L1指令缓存和32 KB L1数据缓存
    高达1.33GMHz内核时钟频率
    512 KB L2缓存带有ECC,也可配置为SRAM和缓冲存储器
    最大310/100/1000 Mbps增强型三速以太网控制器
    IEEE® 1588 支持
    4SerDes 3.125 GHz多工控制器,控制器间多路复用,支持如下接口(不同时支持)
    3PCI Express控制器(2x1+1x2
    2SerialRapidIO接口
    2SGMII接口
    1个高速USB控制器
    串行外设接口
    可信导入平台,内建安全引擎
    32/64DDR3 SDRAM内存控制器带有ECC支持(P2020  64位,P2010 32)
    四通道DMA控制器

2 x I2C 控制器,2DUART,定时器
    集成式闪存控制器(IFC)带有支持大页面的增强功能
    封装:689TEPBGA11.0 mm针距,31mm x 31mm

QorIQ P1/P2系列网络处理器区别
QorIQ P2系列芯片性能对比 P1011 P1020 P1012 P1021 P2010 P2020
备注:P1011/P1020/P2010/P2020
网络处理器可做软硬件兼容设计




CTDB-P2010 CTDB-P2020开发板照片:

P1011开发板 P1020核心板 P2020 P2010开发板


 CTDB-P2020  CTDB-P2010开发评估系统硬件资源配置:
 ◆处理器:Freescale (P2020NSN2KFC/ P2010NSN2KFC),689pin MAPBGA,1000M主频。(P1011NSE2DFB 533M, P1020NSE2HFB 800M)
 ◆SDRAM:512MB 32位 DDR3 SDRAM内存
 ◆NOR FLASH:32MB byte NOR FLASH
 ◆NAND FLASH:32MB byte 8位NAND FLASH
 ◆PCI-E总线:1个x1 PCI-E接口(另1个用2.0排针引出)
 ◆LAN:2个1000M以太网口,和eTSEC0 RGMII连接,RJ45座+2.54排针
 ◆串口:2个串口 ,其中1个用作console口
 ◆USB:1个USB 2.0高速HOST接口,外接USB PHY芯片
 ◆其他接口:2个I2C、2个UART、LOCAL BUS、3 SerDes高速接口(可支持3个PCI-E或2个RapidIO 或2个SGMII)、SDHC、SPI、GPIO用排针引出
 ◆看门狗:芯片自带WATCHDOG
 ◆JTAG:标准16线JTAG接口
 ◆指示灯:2个电源灯
 ◆按键:1个复位按键
 ◆功耗:典型功耗 5W,最大功耗10W
 ◆板子尺寸:8.5cm x 12.5cm
特别提醒:本开发板可以当产品核心板用。

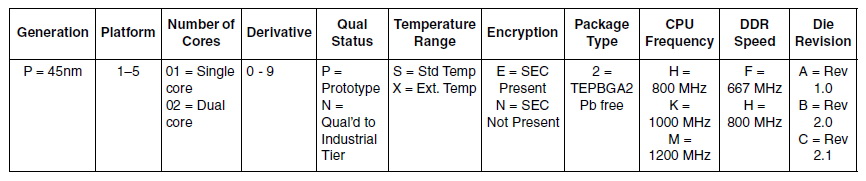

QorIQ P2020  P2010 芯片型号说明
P1011 P1020 P2010 P2020 芯片型号

开发评估系统软件配置:
LINUX开发套件:(标准套件只包含linux或vxWorks)
SDK版本:
  QorIQ-SDK-V1.3-SOURCE-20121114-yocto

BootLoader软件:
  UBOOT 2011.12版本

支持1000M网口

支持通过TFTP的文件下载

支持Linux操作系统的装载和引导

强大的Flash读写操作和内存Dump功能

Linux kernel:

  linux-3.0.34 全套完全移植好的源码树压缩包

开发工具:

    gcc-4.6.2+svnr180516, eglibc-2.13+svnr14157, binutils-2.21.1a, gdb-7.3a

根文件系统(rootfs):

  提供基于glibc的根文件系统全套源码及预编译压缩好的映像文件

开发评估系统设计文档资料:

用户手册:
   CTDB-P2020 使用手册.pdf
开发设计文档:
   CTDB-P2020 原理图.pdf

开发评估系统装箱单:
  . POWERPC网络开发评估板:
1块,按“硬件配置”标准配置
  . 标准的控制台串口线:1根
  . 电源适配器:5V-3A开关电源1个,内正外负
  . 光盘:DVD光盘 1片,按“软件配置”标准配置

供选购之 模块/开发工具:
◆   USB TAP在线仿真器(支持所有freescale PowerPC芯片)
